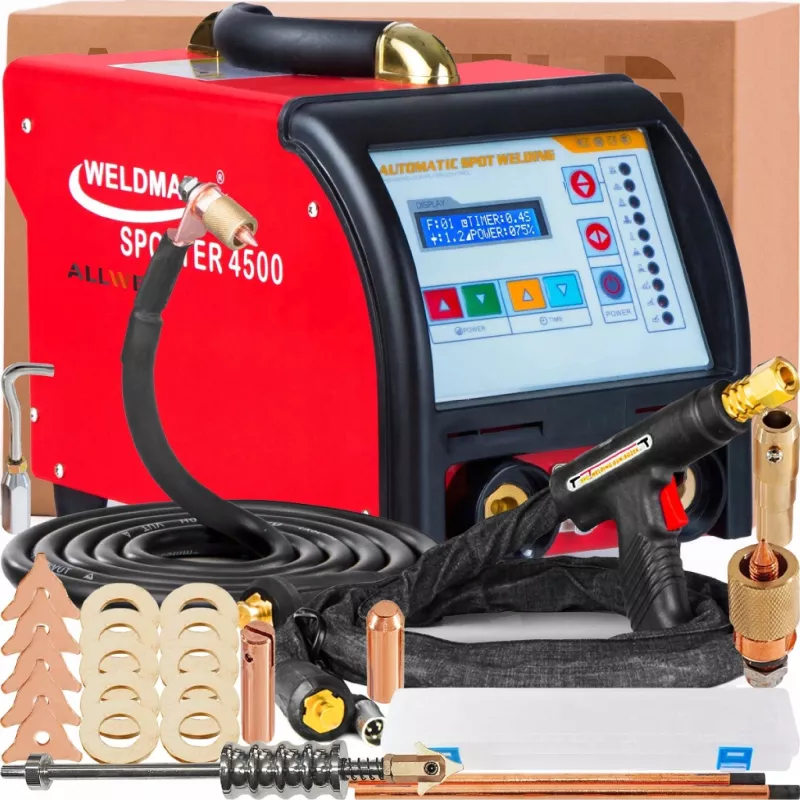

Mikroprocesorem řízená svářečka WELDMAN SPOTTER 4500 pro zpracování plechů 106135

WELDMAN SPOTTER 4500

Mikroprocesorem řízený svařovací stroj určený pro zpracování plechů:

• Ve formě jednostranného svařování,
• Extrakce (svařováním prvků různých tvarů),
• Řezání a ohřev uhlíkovou elektrodou.

• STANDARDNÍ VYBAVENÍ
  • Weldman Spotter 4500
  • Pracovní kabel se zástrčkou (DX50) a pracovní rukojetí (pistole) 2,2m
  • Zemnící kabel se zástrčkou (DX50) a 2m zemnicí svorkou
  • Napájecí kabel bez zástrčky 2,2m
  • Děrovačka s rukojetí pro trojúhelníkové podložky
  • 12 mm kulaté podložky: 10 ks.
  • Trojúhelníkové podložky: 5 ks.
  • Elektroda pro kruhové podložky
  • Elektroda pro vymačkávání nerovností
  • Držák uhlíkové elektrody
  • Uhlíkové elektrody L = 300 mm 2 ks.
  • Hák na kinetické kladivo pro vyjmutí kulatých podložek
  • Konec mše
  • Toolbox pro spotřební materiál

POKROČILÝ OVLÁDACÍ PANEL:

• 10 různých provozních režimů,
• Monochromatický displej,
• Nastavení aktuálních a časových hodnot a také výběr tloušťky svařovaného materiálu.
• Volba tloušťky svařovaného materiálu.

Svařovací stroj je mimořádně účinný, bezproblémový a snadno použitelný nástroj.

Spotter je hojně využíván zejména v autokarosářských dílnách. V rukou zkušených specialistů bude jistě perfektní.

TECHNICKÁ DATA:

• Kód:  106 135
• Typ zařízení:  SPOTTER 4500
• Napájecí napětí [V]  : 400
• Výkon napájecího proudu [kVa]:  10,9
• Napájecí proud [A]:  20-60
• Svařovací proud [A]:  200-3500
• Svařovací napětí [V]:  2,5-12
• Nastavení doby těsnění [s]:  0,1-9,9
• Max. tloušťka svařovaného materiálu [mm]:  0,6-1,0
• Třída ochrany [IP]:  21
• Rozměry svářečky [cm]:  37x20x27
• Hmotnost svářečky [kg]:  20

ÚROVEŇ ZABEZPEČENÍ

IP definuje stupeň, do kterého je zařízení odolné vůči vnikání pevných a vodních nečistot. IP21 znamená, že zařízení je přizpůsobeno pro práci v uzavřených místnostech.

OHŘEV KONCŮ

Provozní režim 02-03-04  a poté nastavte tloušťku materiálu, dobu svařování a proud. Poté položte pistoli na zvolené místo a stisknutím spouště přivařte hrot.

Pomocí děrovačky s háčkem povrch opravíme. Po opravě otočte drift s hákem o cca. 90° k odtržení podložky.

JEDNOSTRANNÉ SVAŘOVÁNÍ PLECHŮ

Provozní režim 05  a poté nastavte tloušťku svařovaného materiálu, čas a svařovací proud.

Provozní režim 07 pro  drcení nerovností vzniklých po vtažení plechu do pistole, umístěte klíčem elektrodu pro drcení nerovností, tloušťku materiálu a svařovací proud a začněte svařovat jako výše.

Provozní režim 08  Překrývající se svařování plechu Do pistole umístěte držák uhlíkové elektrody a uhlíkovou elektrodu pomocí montážního klíče, nastavte tloušťku materiálu a svařovací proud.

SVAŘOVÁNÍ VLNOVÉHO DRÁTU

Provozní režim 06 a poté nastavte tloušťku materiálu, čas a proud. Umístěte pistoli do prohlubně vlnitého drátu a přitlačte elektrodu k drátu pod úhlem 90°. Stisknutím spouště pistole přivaříme drát k povrchu. Pomocí hřebenové násady nebo děrovačky s háčkem povrch opravte.

KRUHÁNÍ-OHŘÍVÁNÍ-SNÍŽENÍ

Provozní režim 09 a nastavíme pouze tloušťku materiálu a svařovací proud. Elektrodou pohybujeme krouživým pohybem a zahříváme povrch. Po dokončení povrch ochladíme mokrým materiálem nebo stlačeným vzduchem.

PRÁCE S MECHANICKOU PŘÍSAVKOU

Odsávání plechu lze použít s použitím razníku s mechanickou přísavkou. K tomu zašroubujte přísavku do razníku. Poté na prostěradlo nasadíme přísavku a list mechanicky stáhneme. Po dokončení práce odšroubujte přísavku z úderníku.

VŠESTRANNOST POUŽITÍ

Svařovací stroj zvládne jednostranné svařování a stahování a řezání různých prvků karoserií automobilů

ÚČINNOST

Moderní technologie a displej zajišťují rychlé a přesné nastavení parametrů.

POHODLÍ PRÁCE

Intuitivní displej, který umožňuje výběr provozního režimu, stejně jako přepínače doby svařování a nastavení proudu vám umožní zvolit parametry podle vašich potřeb.

BEZPEČNOSTNÍ

Zařízení je chráněno systémem ochrany proti přehřátí, který při zjištění problému vypne obvod zařízení. Po několika minutách se zařízení ochladí na teplotu, která umožňuje jeho automatické opětovné zapnutí.
